    EFMM - Estrada de Ferro Madeira-Mamoré

Criando material decorativo
numa cidade do interior (A~B)

Carlos Pereira – Centro-Oeste dc-6 (12 Set. 1990)

A — Motor elétrico

Material

  • Lápis comum (cilíndrico)
  • Colchete de pressão de roupa infantil (7 mm)
  • Palito de dentes (cilíndrico)
  • Palito de fósforo (seção retangular)
  • Cartão e cartolina
  • Fio ou arame de diâmetro = 2 mm


  1. Cortar um pedaço do lápis com 13 mm.

  2. Lixar as extremidades, levemente, para ficarem arredondadas.

  3. Escarear (cavar) o grafite do lápis numa das pontas (à direita, no desenho) até que a peça "fêmea" do colchete encoste na madeira, com o orifício de encaixe para fora.

  4. Colar a peça "macho" do colchete na outra ponta do lápis (à esquerda, no desenho) deixando o pino de encaixe para fora.

  5. Cortar uma tira de cartolina com largura de 8 mm e colar ao redor do centro do lápis. A junção será a parte inferior do motor, para disfarçar. (Obs.: No desenho, erroneamente indicado como "cartão", que de fato é apenas o retângulo lateral, adiante, item 7).

  6. Cortar 5 mm do palito de dentes e colar na parte superior do motor.

  7. Cortar cartão com 5 x 3 mm e colar numa das laterais do motor, sobre a cartolina.

  8. Cortar 2 pedaços de fósforo com 7 mm e colar atravessados debaixo do motor (suportes).

  9. Cortar pedaço de fio ou arame com 6 mm e encaixar no orifício do colchete (à direita, no desenho), colando com Super Bond.

  10. Pintar com spray prata ou alumínio.

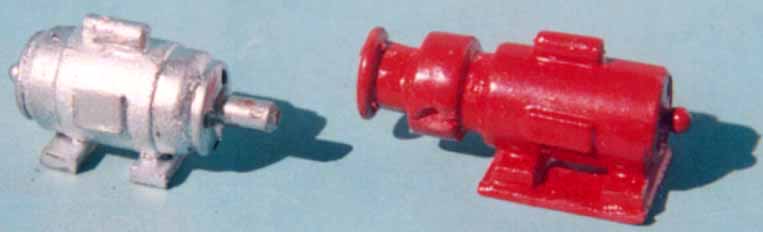

B — Bomba industrial

Material

  • Lápis comum (cilíndrico)
  • Colchete de pressão de roupa infantil (7 mm)
  • Palito de dentes (cilíndrico)
  • Palito de fósforo (seção retangular)
  • Cartão
  • Fio ou arame de diâmetro = 2 mm

  1. Fazer rebaixos ao redor do lápis, com faca Olfa, Pilot ou outra. Medidas do lápis, da direita para a esquerda, no desenho: corpo do motor 13 mm; rebaixo 2 mm de largura e 1,5 mm de profundidade; corpo da bomba 3,5 mm; rebaixo da ponta da bomba 3 mm.

  2. Escarear (cavar) o grafite do lápis na ponta da esquerda (ponta da bomba) até que a fêmea do colchete encoste na madeira, deixando para fora o orifício de encaixe.

  3. Colar o macho do colchete na outra ponta, à direita, com o pino para fora.

  4. Cortar 5 mm do palito de dente e colar sobre o motor.

  5. Cortar cartão com 5 x 2 mm e colar na lateral do motor.

  6. Fazer 2 pés com palito de fósforo (10 mm) e colar atravessados debaixo do motor.

  7. Cortar cartão com 13 x 10 mm e colar debaixo dos pés, formando a base.

  8. Pintar com tinta esmalte vermelha ou verde.

  9. Com arame de alumínio, fazer o cano de entrada da bomba, formando um ângulo reto ou "joelho" — sai horizontalmente da lateral da bomba e mergulha para uma cisterna subterrânea.

  10. Fazer o cano de saída no formato (dobras) necessário, encaixando no orifício da fêmea do colchete e dirigindo-se ao local de descarga — conforme seu lay-out.
