Vagão tanque classificação
AAR DOT 114 S 340 W

dfjdlfjdfdfjlfjslf

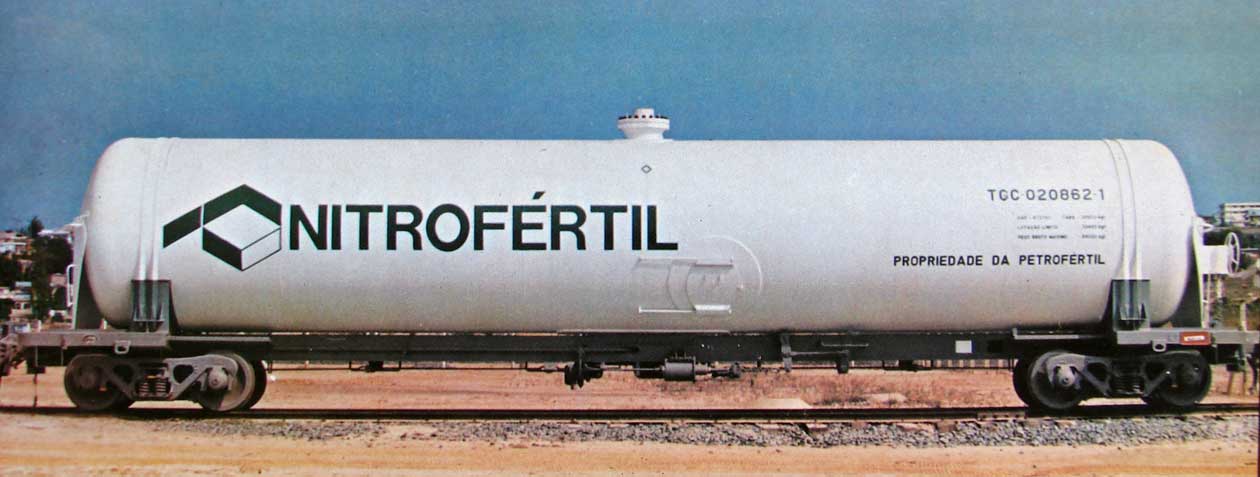

Vagão-tanque destinado ao transporte de gás liquefeito de petróleo e amônia

Características gerais

Tanque

• Capacidade: 61,5 m³
• Pressão de teste: 340 psi
• Capacidade de expansão / enchimento: 57%
• Cilindro: Cinco seções, em aço especificação ASTM A-516, Grau 70
• Calotas: Elipsoidal 2:1, em aço especificação ASTM A-516, Grau 70
• Tratamento térmico: AAR W17.00
• Entrada de visita: diâmetro 457 mm e 257 mm de altura, situada na parte superior
• Isolamento térmico: Não
• Fabricação: Cilindro 100% radiografado conforme AAR W 19.00
• Teste Charpy V-notch a menos 33°C

Equipamentos

• Segurança: Válvulas do tipo mola com capacidade de 22.000 CFM, diâmetro 3''
• Carga e descarga: Válvulas hidráulicas retas diâmetro 3'' com acoplamento para engate rápido
• Medição e controle: Manômetro, medidor rotativo e válvula de amostra diâmetro 3/4''
• Localização: Válvulas de segurança no tampão da entrada de visita; carga, descarga, medição e controle em nichos localizados nas laterais do cilindro

Estrutura

• Estrado - Viga central contínua em aço especificação ASTM A-242
• Engates - Tipo E/F, com "Double Shelf", haste de 6 7/16'' x 8'' x 17 1/4''
• Aparelho de choque e tração: M-901E

Freios

• Pneumático - FE-117-D2, cilindro 10'' x 12''
• Manual - Tipo "non spin" com volante vertical

Truques

• Tipo - "Ride Control", bitola 1,00 m
• Capacidade: 5 1/2'' x 10''
• Rodas - D-29, classe C, MW
• Eixos - AAR-M-101 grau F
• Mancais - Rolamentos
• Molas - AAR-D3

Pintura / Acabamento

• Interior do tanque: Limpeza por processos mecânicos
• Exterior do tanque: Jateamento padrão Sa 2 1/2, pintura à base de epóxi e tinta de acabamento à base de acrílico
