Ferreomodelismo
Transformador para o
vagão prancha rebaixado

Fernando Leon Lucas
Centro-Oeste n° 93 – 1°-Fev-1995

Eu havia prometido fazer alguns desenhos explicando como foi feito o transformador que serve como carga para o vagão-prancha rebaixado. Para detalhar através de desenho vai ser muito trabalhoso, e eu não tenho encontrado tempo, por isso vou explicar alguns detalhes da construção.

Ele foi feito todo em poliestireno de 0,5 mm, 1 mm e 2 mm de espessura.

Não fiz em escala, e tomei como modelo um transformador existente aqui em São Leopoldo, numa das subestações da Companhia Estadual de Energia Elétrica (CEEE), empresa onde trabalhei como eletrotécnico.

O transformador é fabricado aqui em Canoas pela Coemsa, e sua potência é de 25 MVA. É um transformador redutor de tensão, de 69 KV para 22 KV. Seu peso total é de 47.000 kg.

No interior do transformador, além dos componentes elétricos, a caixa é cheia de óleo mineral que serve como isolante e refrigerante. São usados 15.000 litros de óleo, que correspondem a 13.500 kg.

Quando se transporta um transformador de grande porte, quase sempre se retira o óleo isolante, isoladores e até os radiadores, para diminuir o peso e as dimensões externas.

Iniciei fazendo uma caixa retangular fechada, de 48 x 25 mm, e 50 mm de altura. A parte de cima, que é a tampa, é um pouco maior, para deixar ao redor uma aba de 0,5 mm.

Os isoladores foram feitos com pequenas arruelas de poliestireno de 0,5 e 1 mm de espessura, cortadas com vazador de 2 diâmetros diferentes.

Elas foram furadas no centro e enfiadas num pedaço de arame para facilitar a montagem e colagem.

Os radiadores, 5 conjuntos de cada lado, foram feitos em poliestireno de 0,5 mm. Cada conjunto tem 10 lâminas de 37 x 5 mm. As lâminas são empilhadas e coladas com um separador entre elas. O separador é da mesma espessura, e mede 26 x 2 mm.

Nos 4 conjuntos de radiadores das extremidades, foram coladas 2 peças que imitam os ventiladores para refrigeração.

A peça cilíndrica que fica acima da caixa é o tanque de expansão, que tem 15 mm de diâmetro e 26 mm de comprimento. Para fazê-la em poliestireno, cortei várias arruelas de 2 mm de espessura e fiz uma fila, colando uma sobre a outra, após passar no torno.

A fixação do tanque na caixa é feita através de uma estrutura que imita um ferro de seção (perfil) em "I".

O tanque possui vários acessórios, tais como: – Canos, válvulas, registro e indicador de nível de óleo.

Entre o tanque de expansão e a caixa existe ligação por meio de canos que eu imitei frezando pedaços de poliestireno.

Nas laterais do transformador existem pequenas caixas que servem para passagem da fiação e de abrigo para termômetro, controle dos ventiladores dos radiadores, regulador de tensão etc.

Nas laterais da caixa existem olhal e gancho para sua fixação no transporte.

Os isoladores foram pintados com tinta esmalte marrom, e o restante com tinta esmalte verde, que é a cor padrão dos equipamentos da CEEE.



Ferrovias

• Estrada de Ferro Goiás - 30 Jul. 2018

• Locomotiva GE U23C nº 3902 RFFSA - 8 Out. 2017

• Trem Vitória - Belo Horizonte - pontos de venda - 2 Out. 2017

• Horários do Trem Vitória - Belo Horizonte - 28 Set. 2017

• Litorinas Budd RDC no Brasil - 27 Set. 2017

• Trem das Águas - ABPF Sul de Minas - 15 Set. 2017

• Fases de pintura das locomotivas English Electric EFSJ / RFFSA - 2 Mai. 2017

• A Velha Senhora no trem da Luz a Paranapiacaba (1985) - 22 Fev. 2017

• Horários do Trem turístico S. João del Rei - 6 Dez. 2016

• Trens especiais Curitiba - Pinhais (1991) - 29 Nov. 2016

• Trem turístico a vapor Curitiba - Lapa (1986) - 26 Nov. 2016

Os “antigos” trens turísticos a vapor da RFFSA - 21 Nov. 2016

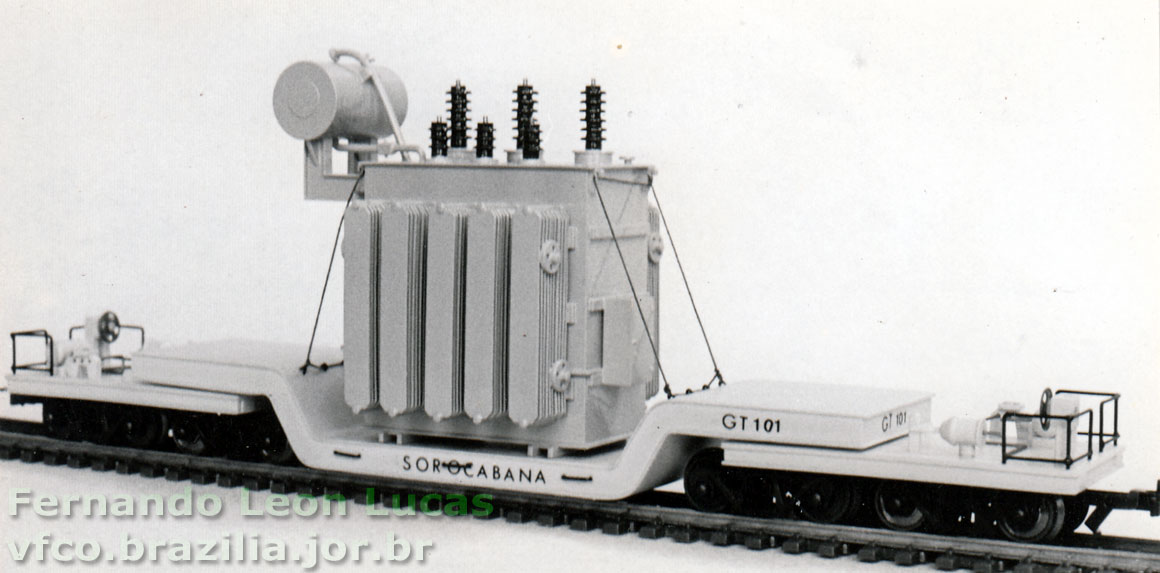

Detalhes do transformador sobre o ferreomodelo de vagão prancha rebaixado
