No Traçado S-3 do livro Ferrovias para Você Construir (vol. II), podemos pensar que o fio preto de cada Controlador está ligado apenas a um dos trechos de via (externo, interno e pátio). Na realidade, o trilho comum (não-interrompido) interliga os 3 Controladores — mas gasta-se mais fio e a alimentação da via é deficiente. Daí a recomendação da própria Frateschi, em publicações recentes, de usar cabinho mais grosso e acrescentar novos pontos de alimentação da via. (Este era o Traçado n° 5, na 1ª edição do livro (Dez/1981); e tornou-se o Traçado n° 6 na 4ª edição (Out/1985), ainda com desenho para o uso dos antigos AMVs Frateschi ref. 4165, de raio de curva = 482,6 mm, ou 19'').

Maquete de ferreomodelismo
Utilizando o "fio comum"
com 2 (ou mais) Controladores

Flávio R. Cavalcanti
Centro-Oeste n° 97 — 1° Nov. 1995

Ao contrário do esquema elétrico projetado por Celso Frateschi (IF-33), adotei, em minha extinta EF Pireneus-Paranã, 2 simplificações:

• Isolamento elétrico dos trechos interrompendo apenas o trilho alimentado pelo terminal / fio "vermelho"; e
• Interligação pura e simples dos 2 Controladores — através do terminal / fio "preto" — já que os trilhos desse lado estavam, mesmo, interligados.

Isso pode ser feito na maioria das mini-ferrovias onde 2 Controladores comandam 2 trens ou locomotivas de forma independente — inclusive, em direções opostas.

Não faz diferença se os trechos eletricamente isolados estão lado a lado (como no Traçado S-3 do livro "Ferrovias para Você Construir", vol. II), ou um após outro (como na EFPP).

Tampouco faz diferença se cada trecho eletricamente isolado pertence sempre ao mesmo Controlador (Traçado S-3), ou se cada trecho pode ser transferido de um Controlador para outro (EFPP).

Atenção: Isso não pode ser feito em 2 casos principais:

• Quando os 2 Controladores fazem parte de um só aparelho, sendo ambos abastecidos pela mesma "fonte" (transformador + retificador). Neste caso, trechos independentes devem ser isolados — um do outro — nos 2 trilhos.
• Quando a mini-ferrovia inclui sistemas de inversão física de locomotivas, tais como triângulo, laço ("loop"), girador etc. Tais sistemas exigem ligações elétricas especiais, onde ambos os trilhos precisam ser isolados ("interrompidos") na passagem de um trecho para outro.

As vantagens — sempre que se pode isolar apenas o trilho alimentado pelo fio "vermelho" — são:

• Melhor alinhamento da via, na passagem de um trecho para outro, proporcionado por — pelo menos — 1 tala de junção;
• Simplificação das ligações elétricas, tanto no papel quanto na maquete; e
• Melhor alimentação do "trilho comum", sem multiplicar o trabalho e o custo com fios separados.

Interligando os terminais "pretos" de 2 ou 3 Controladores, pode-se estender um único fio "preto" de grosso calibre, ao longo de uma grande maquete.

Um fio de maior diâmetro (número menor, tipo 16 ou 12) conduz melhor a eletricidade, pois oferece menor resistência à passagem da corrente.

Isso é importante em maquetes extensas, pois maior distância — maior comprimento dos fios e dos trilhos — oferece maior resistência à corrente elétrica.

Desse "fio comum" (preto), você pode puxar várias ligações com fio n° 22 ou 20, por toda parte, de modo que o "trilho comum" receba alimentação a cada 2 ou 3 metros, em especial nos pontos mais distantes.

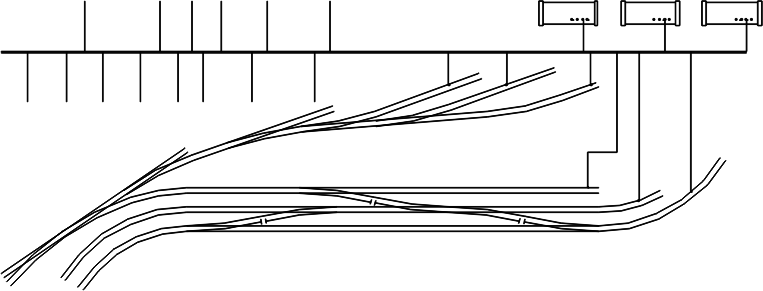

Acima: – O fio comum de grosso calibre — sugerido em 1984 por Gilberto Coutinho (Brasília) — forma uma espinha dorsal,
da qual partem fios de menor calibre para alimentar a via férrea em vários pontos, com melhores resultados.

Não deixe só por conta das talas — mesmo com solda — a passagem da alimentação elétrica de um trilho para outro.

Mesmo em distâncias menores, o ideal é alimentar o "trilho comum" — de novo — em todos os pontos onde exista alimentação do trilho isolado (fio vermelho).

E não dá curto?

Não, não dá.

No Traçado S-3 do livro "Ferrovias para Você Construir", vol. II (5ª Edição, 95/Abril), por exemplo, a Frateschi recomenda instalar um "fio preto" para cada trecho eletricamente isolado.

No entanto, sugere isolar (interromper) somente o trilho alimentado pelo fio "vermelho", na passagem de um trecho para outro.

Na prática, o "trilho comum" interliga os fios "pretos" dos 3 Controladores — apenas gastando mais fio e proporcionando menor eficiência na alimentação dos vários trechos da via férrea.

Como o projeto vem sendo divulgado pela Frateschi desde a 1ª edição do livro, em 1981/Dezembro, o leitor pode ficar tranquilo.

Se tivesse que dar curto-circuito, já teria dado bastante, nesses 14 anos.

Negativo X Positivo

Ficamos impressionados ao ver os sinais de "mais" (+) e de "menos" (–), imaginando que os polos "positivo" e "negativo" representem — sempre — algum antagonismo absoluto, tipo mocinho X bandido, água X fogo, Deus X diabo.

Imagem menos traumática seria a de "energia chegando" (+) e "energia retornando" (–) para a fonte do Controlador. Mesmo essa imagem, porém, tem pelo menos uma falha gritante:

O que "anda" — se é que algo anda — são os elétrons (–) e não os prótons (+), que estão muito bem presos no núcleo do átomo. Portanto, é do polo negativo que alguma coisa anda (se é que anda); e é para o positivo que retorna (se é que algo retorna).

Aliás, o relâmpago não "cai", como se diz; ele salta do chão para as nuvens. Mas isso já é uma outra estória.

Se — ao inverter a "direção de marcha" de uma locomotiva — suas rodas conectarem o (+) de um Controlador com o (–) de outro Controlador, nenhum relâmpago saltará, nem do (+) nem do (–).

Apenas, a locomotiva passará a andar — durante algum tempo — com a soma das "velocidades" dos 2 Controladores.

Se um Controlador está oferecendo 4 Volts de tensão e o outro 5 Volts, a locomotiva receberá — durante algum tempo — 9 Volts. Continuará na mesma direção em que já estava andando, só que mais rápido.

Já me aconteceu várias vezes. Não saltou faísca, não descarrilou, não queimou motor, nem queimou Controlador.

Como jamais coloquei 2 Controladores na tensão máxima de 12 Volts, de uma só vez, nunca tive a alegria de ver um trem disparar com 24 Volts. Deve ser bonito.

Alguém deve estar imaginando que espetáculo seria, com 3 Controladores ao mesmo tempo.

Seria o mesmo que com apenas 2 Controladores, já que os polos (+/–) são apenas 2.

O terceiro Controlador somaria apenas corrente ("ampéragem") a 1 dos outros 2.

Seja como for, parece-me difícil causar um acidente tão complexo, envolvendo 3 Controladores de uma só vez.

Mas você sempre pode tentar.
